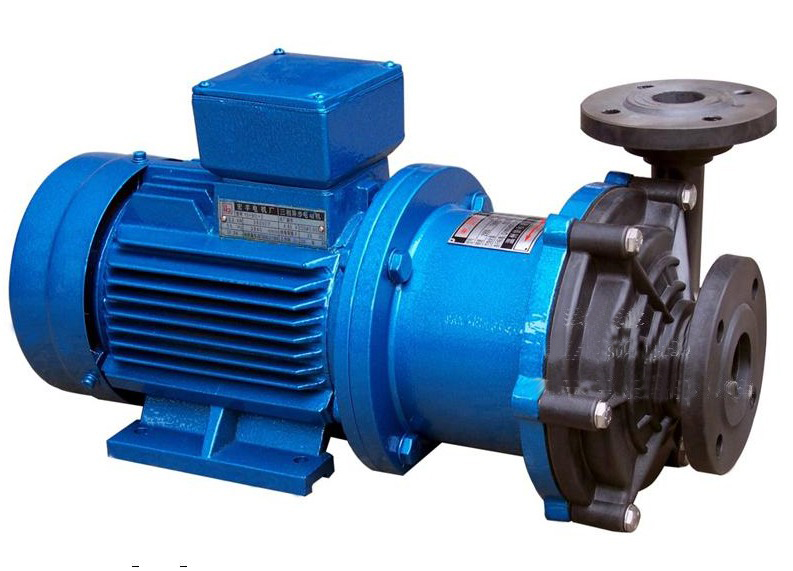

一、CQF型工程塑料磁力泵产品概述

    CQF型工程塑料磁力驱动泵应用现代磁学原理，将永磁联轴器的工作原理用于离心泵的新型产品，磁力泵并可以使被输送介质免受污染,因此它具有良好的抗腐蚀性能,彻底解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢作为制造材料,使泵的过流部件处于完全密封状态,以静密封取代动密封
磁力泵)泵材料：增强聚丙烯(以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送。防爆电动机选用此泵则更为理想设备。,使用维修方便。可广泛用于化工、制药、石油、电镀、食品、国防、科研机构、冶金、染料等单位抽送酸、碱液、油类稀有贵重液、毒液、挥发性液体,运行可靠,噪音低,体积小,外形美观,结构紧凑



二、CQF型工程塑料磁力泵型号意义

   :50CQF-25例如
    (mm)进口直径50-
    CQF-工程塑料磁力驱动泵
    (m)扬程25-



三、CQF型工程塑料磁力泵结构图





四、CQF型工程塑料磁力泵性能参数表

型号	口径		流量(m3/h)	扬程(m)	电机功率(kW)	电压	材质
	进口(mm)	出口(mm)				(V)
10CQF-3	10	8	0.9	3	0.01	220	工程塑料
14CQF-5	14	10	1.2	5	0.12	220/380
16CQF-8	15	15	1.5	8	0.12	220/380
20CQF-12	25	18	3	12	0.37	220/380
25CQF-15	25	20	6.6	15	1.1	380
32CQF-15	32	25	6.6	15	1.1	380
32CQF-25	32	25	6.6	25	1.1	380
40CQF-20	40	32	10.8	20	2.2	380
50CQF-25	50	40	14.4	25	3	380
50CQF-32	50	40	13.2	32	4	380
65CQF-25	65	50	25	25	5.5	380
65CQF-32	65	50	25	32	5.5	380
注:表中20CQF-12---65CQF-32都可配防爆电机

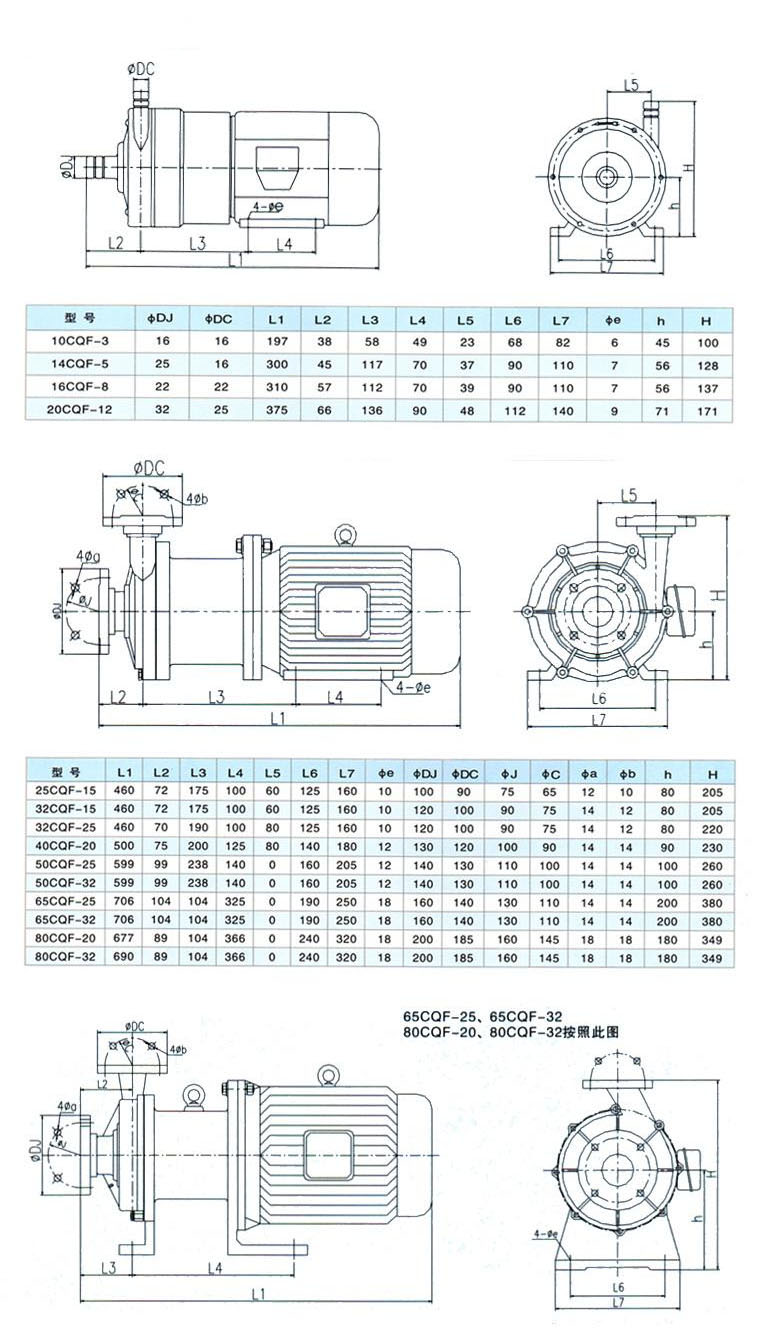

五、CCQF型工程塑料磁力泵尺寸图
