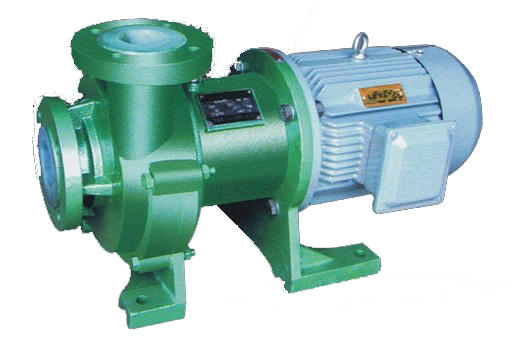

一、CQB型氟塑料磁力泵概述：

    CQB型氟塑料磁力泵是应用现代磁力学原理，利用永磁体实现无接触间接动的一种化工流程泵。当电机带 动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，介质完全封闭在静止的隔离套内，从而达到无泄 漏抽送介质的目的，彻底解决了机械传动泵的轴封泄漏，是全密封、无泄漏、无污染的新型工业泵。
CQB型磁力泵是化工流程中杜绝跑、冒、滴、漏现象，消除环境污染，创造“无泄漏车间”、“无泄漏工厂”，实现安全、文明生产的理想用泵。



二、CQB型氟塑料磁力泵工作原理：

     CQB磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。



三、CQB型氟塑料磁力泵产品特点：

    CQB氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑，外型美观，体积小，躁声低，运行可靠等优点，且其过流部件全部采用目前世界上耐腐蚀性能优秀“塑料王”(氟塑料)制造，隔离套采用特殊材料制造，具有高强度的力学性能，消除了普通磁力泵存在的磁涡流现象。因此，CQB氟塑料磁力泵可输送任意浓（强）度的酸、碱、氧化剂等腐蚀性介质而毫不受损。



四、CQB型氟塑料磁力泵的轴封：

    CQB氟塑料磁力泵大的优势就是采用内外磁力间接驱动，完全取消了传统离心式泵的轴封，内外磁之间采用不锈钢套与氟塑料材质的隔离套完全隔离，从而真正达到了零泄漏输送，对于输送易燃、易爆、易挥发及贵重的夜体输送更为放心，真正避免了使用过程中的维护工作。



五、CQB型氟塑料磁力泵用途：

    本产品被广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业输送任意浓度的酸性、碱性、油类、稀有贵重液体、毒性液体、挥发性的化学介质。特别是易漏、易燃、易爆液体的输送。



六、CQB型氟塑料磁力泵使用温度：

    -50℃～120℃ (超过100度时部分 主件需选材)

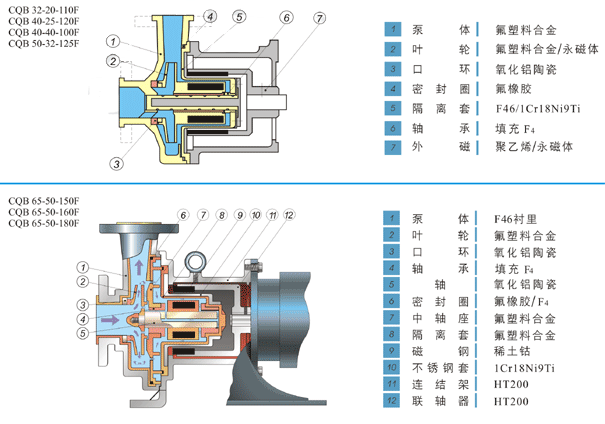

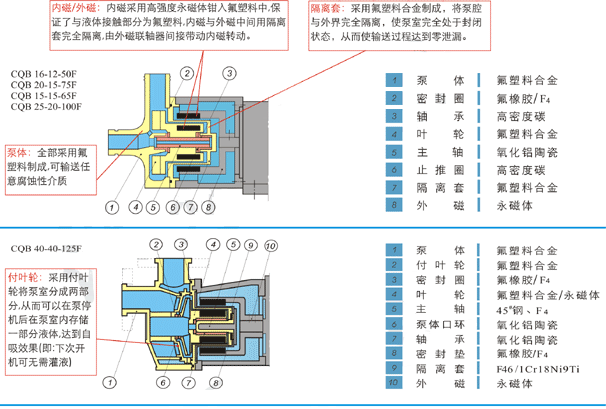

七、CQB型氟塑料磁力泵结构与材料：

八、CQB型氟塑料磁力泵性能参数表： 型 号 流量（m3/h） 扬程 （m） 汽蚀余量（m） 转速 （m） 口径（mm） 电机功率（kw） 重量 （kg） 进口 出口 CQB16-12-50F 0.6 2 9 2900 16 12 0.025 5 CQB15-15-65F 0.8 3.2 6 2900 15 15 0.18 7 CQB20-15-75F 1.6 7 6 2900 20 16 0.18 8 CQB25-20-100F 2.5 10.5 6 2900 25 20 0.37 12 CQB32-20-110F 5.5 13 6 2900 32 20 0.55 18 CQB32-20-125F 3.6 20 6 2900 32 20 1.1 20 CQB32-20-160F 3.6 32 5 2900 32 20 2.2 50 CQB40-25-120F 6.3 15 5 2900 40 25 0.75 35 CQB40-25-125F 6.3 20 5 2900 40 25 1.1 40 CQB40-25-160F 6.3 32 5 2900 40 25 3 55 CQB40-40-100F 6 11 5 2900 40 40 0.55 20 CQB40-40-125F 6.5 17.5 3.7 2900 40 40 1.1 40 CQB40-25-200F 6.5 50 3.7 2900 40 25 7.5 130 CQB50-32-125F 12.5 20 3.2 2900 50 32 1.5 45 CQB50-32-160F 12.5 32 3.5 2900 50 32 4 80 CQB50-32-200F 12.5 50 3.5 2900 50 32 7.5 150 CQB65-50-125F 25 20 4 2900 65 50 3 100 CQB65-50-150F 20 25 4 2900 65 50 4 100 CQB65-50-160F 17.5 32 4 2900 65 50 4 100 CQB65-50-160FA 25 32 4 2900 65 50 5.5 120 CQB65-50-180F 8 38 5.5 2900 65 50 5.5 160 CQB65-40-200F 25 50 4 2900 65 40 11 180 CQB80-65-125F 50 20 4 2900 80 65 7.5 160 CQB80-65-160F 50 32 4 2900 80 65 11 180 CQB80-50-200F 50 50 4 2900 80 50 18.5 195 CQB100-80-160F 100 32 4 2900 100 80 22 220
